一、概述
    GDF型系列矩形离心管道风机，是一种前向多翼型离心通风机，产品性能好，运转平稳，噪声低，在相同的风量、风压情况下，要比轴流风机低15-20dB(A),结构紧凑，安装方便，可直接与风管连接的矩形通风机，可广泛用于各种不同的公共场合的送、排风系统。

二、风机用途
    该风机可广泛适用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院：涂蒲械ノ唬约肮ひ涤朊裼媒ㄖ内的通风换气。

三、风机结构特征
    1、叶轮有多个前向圆弧形铝合金叶片，前盘、后盘均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
    2、机壳均采用镀锌钢板，经机械化及模具加工后点焊连接而成。结构牢固、合理紧凑。
    3、电机支座采用镀锌钢板经机械化模具制作成型。
    4、电机均采用单支承外旋转电机，叶轮固定在电机外壳上，电机支承端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。

四、选用条件
    1、输送气体的种类：空气和其他不自燃的、无腐蚀的、对人无害的气体。
    2、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于100mg/m3。
    3、气体温度使用范围：-20℃~80℃。
    4、该系列风机仅适用于在室内安装，并应按样本封面上的图样方位安装，不得上下颠倒安装，也不准侧立安装。否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。

五、安装、使用和维护
    1、该管道风机属前向多翼型离心风机，在相同风量、风压情况下，其噪声比轴流风机低的多。本系列风机的风量、风压、噪声等参数是根据许多工程实际需要而提出的，广泛适用于公共场所的送、排风系统。
    2、在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系统的正常使用。
    3、当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。
    4、风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均值。如配有进、排风管、则 噪声将有所衰减。对于噪声要求高的场合，应在进、排风管道上配置消声弯头或消声器。
    5、风机配用单相（220V）电机的电源接线图放置在风机电源接线盒内。
    6、风机运行时振动极。话悴恍璨扇〖跽翊胧。若设计认为有必要，可在风机支承处加减振橡胶垫或减振弹簧。
    7、安装风机时必须考虑好风机与层顶的距离，便于在维护保养时的拆卸方便。

注：风机的性能参数及结构尺寸，本公司若有变更，恕不另行通知。
不同型号详细参数表：

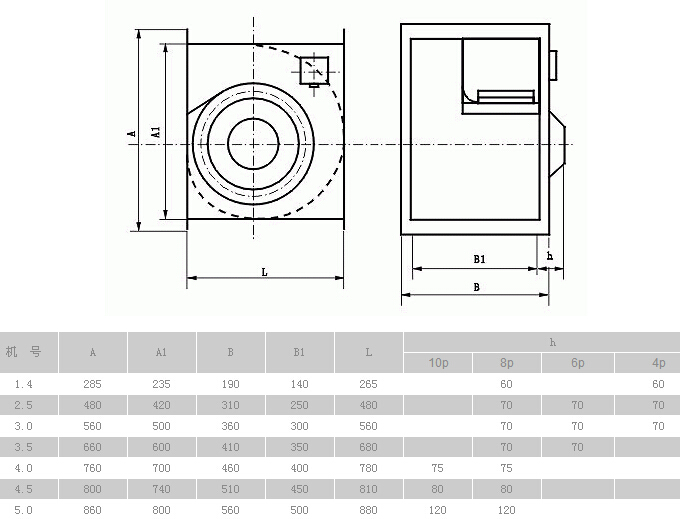

GDF系列离心式管道风机外形及安装尺寸

GDF系列离心式管道风机性能参数表
